LANÇAMENTO

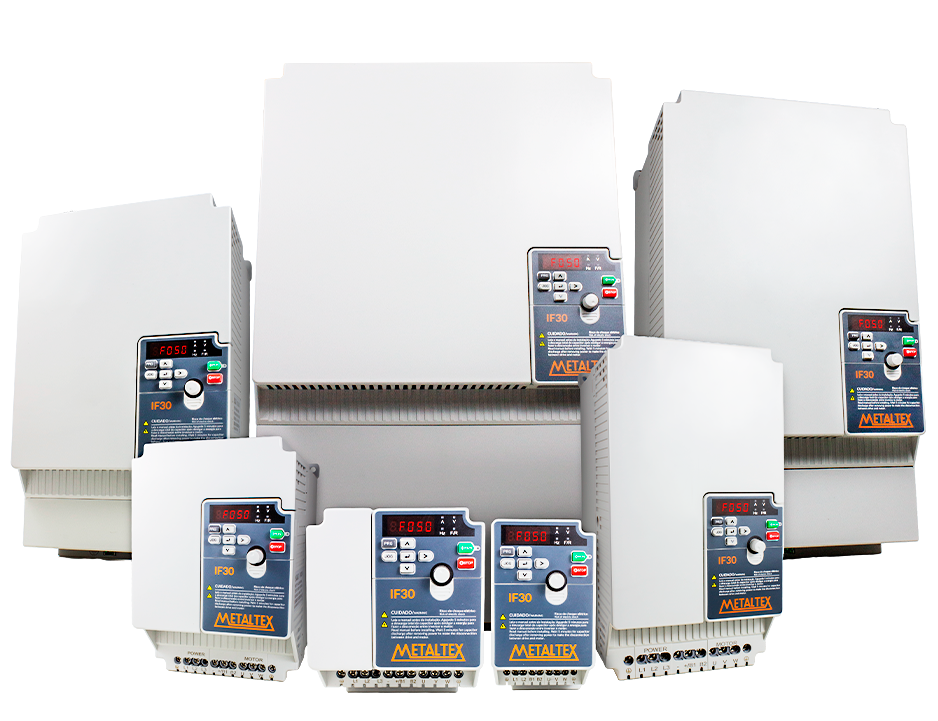

LINHA IF30

INVERSORES DE FREQUÊNCIA AVANÇADOS

  • Entrada de safety (STO)
  • Modelos de 1 até 50 HP
  • Monofásico 220 V até 5 HP
  • Trifásico 220 V
  • Trifásico 380 V ~ 480 V
  • Módulos de comunicação
  • Teclado remoto com função cópia

Sistema de CONTROLE avançado

Linha IF30, a mais nova geração de inversores de frequência Metaltex, incorpora alta tecnologia com três modos de controle: escalar, vetorial sensorlessevetorial de malha fechada(com encoder). Ideal para demandas da indústria moderna por sua alta precisão e por atender às normas NR12 de segurança de máquinas.

CONTROLE VETORIAL AVANÇADO COM ENCODER

Controle vetorial que utiliza algoritmos matemáticos avançados em conjunto com a informação de um encoder instalado no eixo do motor. Permite o controle mais preciso da velocidade bem como alto torque em baixa rotação do motor.

VETORIAL SEN SENSOR (SENSORLESS)

Controle vetorial que usa modelos matemáticos sem uso de retroalimentação por um sensor (encoder) e permite operar com alto torque em baixas velocidade.

ESCALAR

Controle de Magnitude (V/F): o controle escalar utiliza a relação tensão / frequência (V/F) para ajustar a velocidade do motor.

A frequência de saída e a tensão são ajustadas em conjunto para controlar a rotação do motor. Os nossos inversores possuem a função TORQUE BOOST para auxiliar em partidas pesadas.

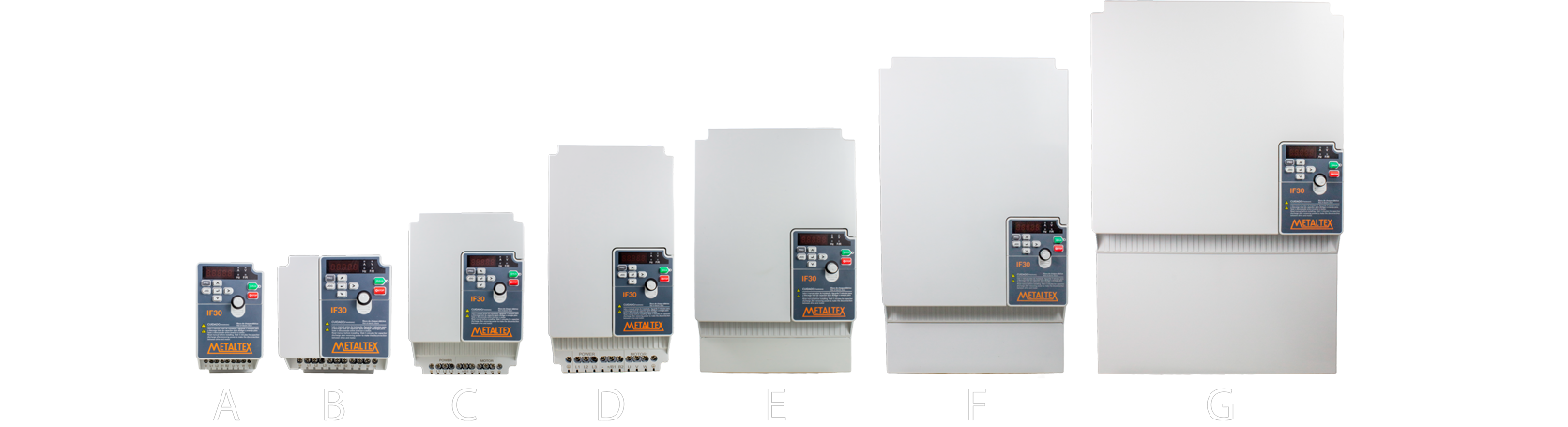

Tabelas de seleção rápida

ACESSE O GUIA RÁPIDO COM AS DIMENSÕES

Clique na faixa de tensão desejada para visualizar os modelos indicados

MONOFÁSICO 220V

Potência motorCorrente de entradaCorrente de saída nominalModelosFrame
1 HP - 0,75 kW
7,2 A
3,8 A
IF30-201-1
A
2 HP - 1,5 kW10 A
7,2 A
IF30-202-1A
3 HP - 2,2 kW16 A
9 A
IF30-203-1
B
5 HP - 3,7 kW23 A13 AIF30-205-1C

TRIFÁSICO 220 V

Potência motorCorrente de entradaCorrente de saída nominalModelosFrame
7,5 HP - 5,5 kW
35 A
25 A
IF30-208-3
D
10 HP - 7,5 kW44 A
32 A
IF30-210-3
D
15 HP - 11 kW62 A
45 A
IF30-215-3
E
20 HP - 15 kW83 A
60 A
IF30-220-3
F
25 HP - 18,5 kW104 A
75 AIF30-225-3
F
30 HP - 22 kW125 A
90 A
IF30-230-3
G
40 HP - 30 kW152 A110 AIF30-240-3G

TRIFÁSICO 380 ~ 480 V

Potência motorCorrente de entradaCorrente de saída nominalModelosFrame
1 HP - 0,75 kW
3,8 A
2,1 A
IF30-501-3
B
2 HP - 1,5 kW5,0 A
3,8 A
IF30-502-3
B
3 HP - 2,2 kW5,8 A
5,1 A
IF30-503-3
B
5 HP - 3,7 kW10 A
9 A
IF30-505-3
B
7,5 HP - 5,5 kW15 A
13 A
IF30-508-3
C
10 HP - 7,5 kW20 A
17 A
IF30-510-3
C
15 HP - 11 kW26 A
25 A
IF30-515-3
D
20 HP - 15 kW35 A32 A
IF30-520-3
D
25 HP - 18,5 kW38 A
37 A
IF30-525-3
E
30 HP - 22 kW46 A
45 A
IF30-530-3
E
40 HP - 30 kW62 A
60 AIF30-540-3
F
50 HP - 37 kW76 A75 AIF30-550-3F

PROTOCOLOS DE COMUNICAÇÃO

ACESSÓRIOS

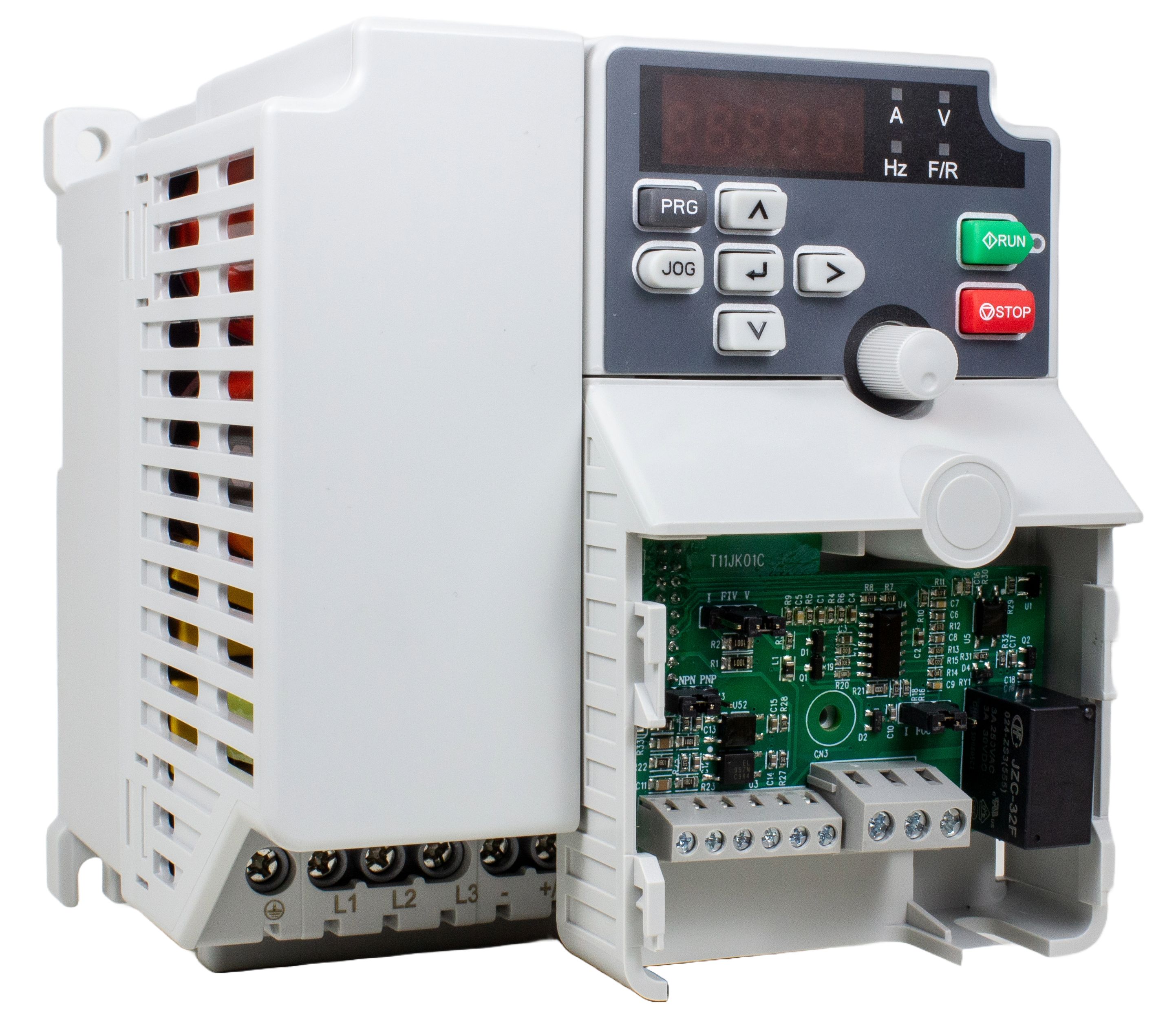

Inversor de frequência IF30-203-1 com módulo IF30-PROF aplicado.

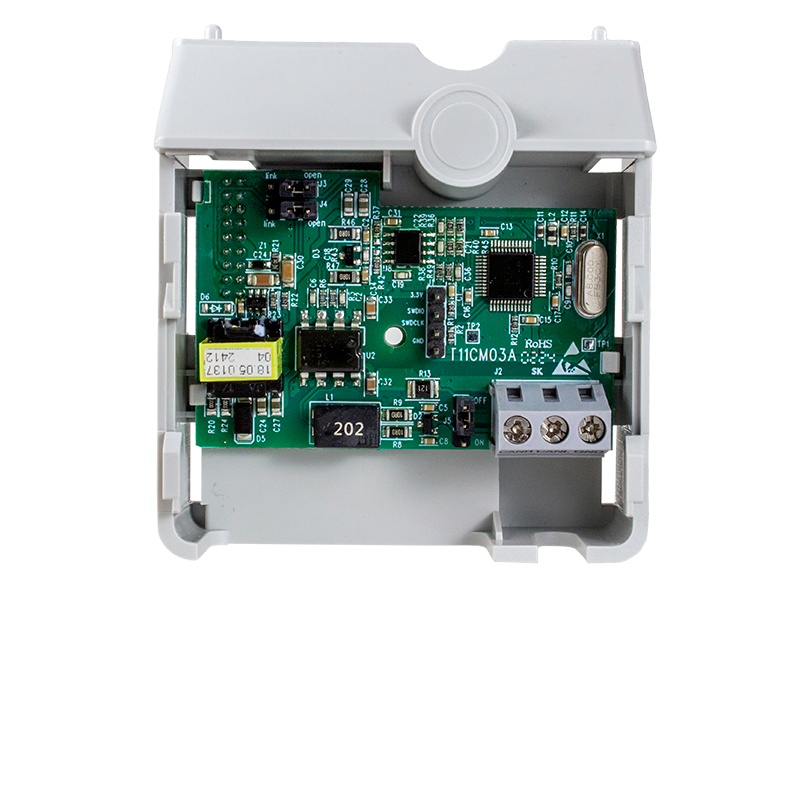

Módulo de comunicação

Protocolo CANopen

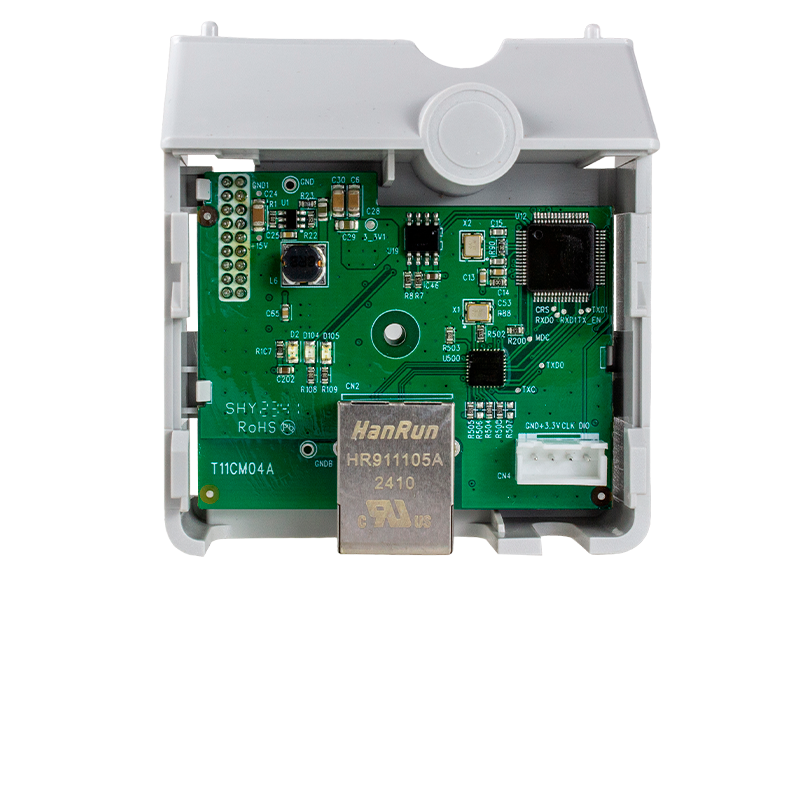

Módulo de comunicação

Protocolo Modbus-TCP

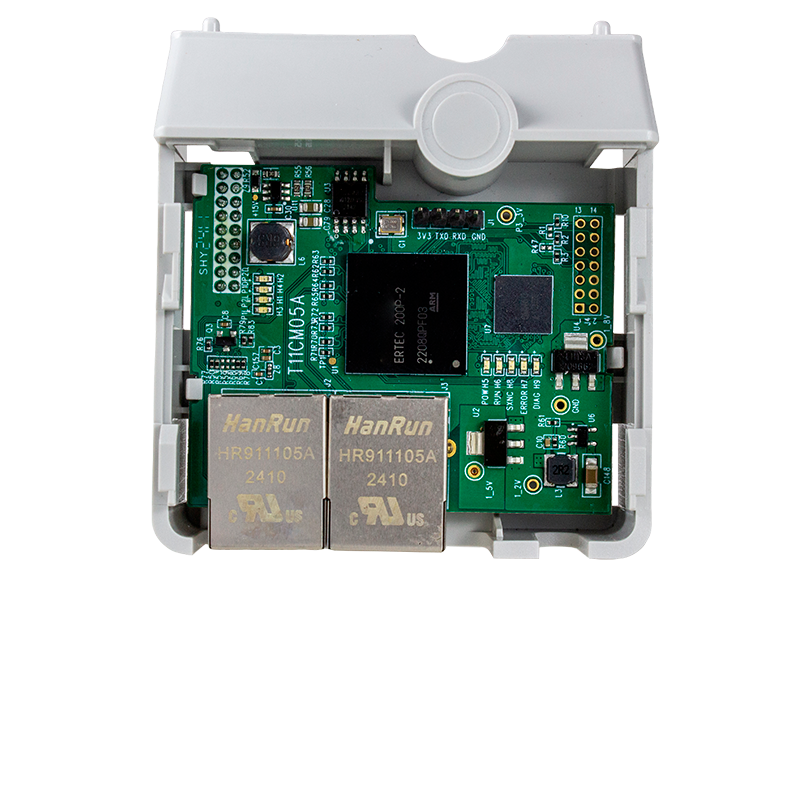

Módulo de comunicação

Protocolo PROFINET

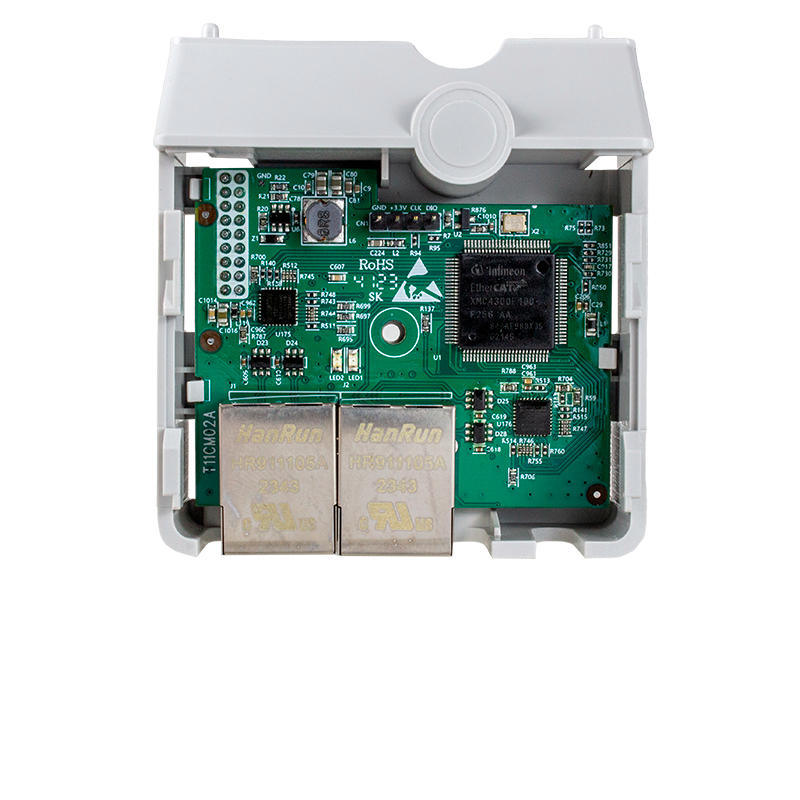

Módulo de comunicação

Protocolo EtherCAT

Módulo encoder

Entrada ABZ - Line drive - 5 V

Módulo encoder

Entrada ABZ - Push-Pull - 24 V

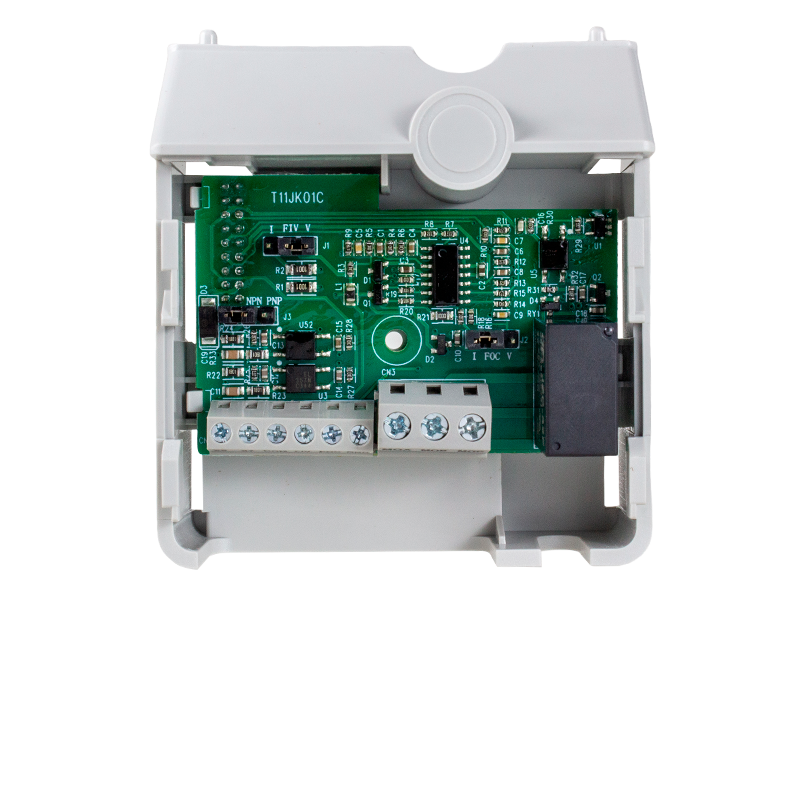

Módulo I/O

1 saída relé (NA+NF)
2 entradas digitais
1 saída analógica (FOV)
1 entrada analógica (FIV)

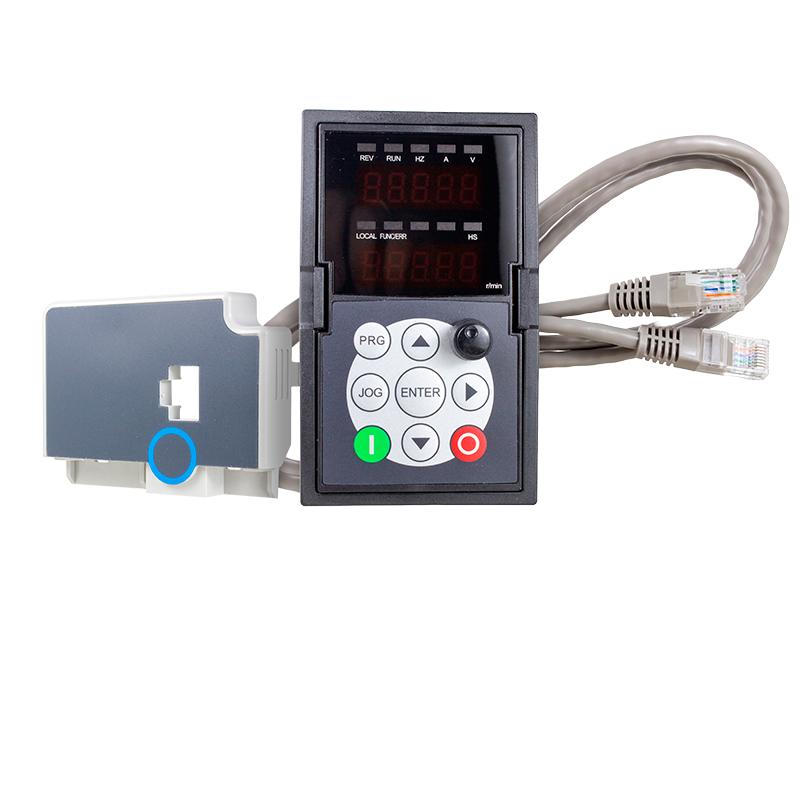

Teclado remoto

Com função cópia

Este teclado pode ser usado para acesso remoto ou para gravar a parametrização e copiar em outros inversores. Isto facilita a configuração de várias unidades.
