⚡️Proteção e confiabilidade para qualquer instalação elétrica
A Metaltex oferece uma linha completa de minidisjuntores que garantem a proteção elétrica com eficiência, segurança e durabilidade.
Disponíveis nas capacidades de interrupção 3 kA, 6 kA e 10 kA para corrente alternada e 6 kA corrente contínua, nossos modelos atendem desde aplicações residenciais até ambientes industriais exigentes.
gUIA rápida de minidisjuntores
| Linhas | ND | NX3 | NX6 | NX10 | |
| Capacidade de interrupção | 6 kA | 3 kA | 6 kA | 10 kA | |
| Corrente nominal (In) | |||||
| 2 A | - | 1, 2 ou 3 polos | 1, 2 ou 3 polos | - | |
| 4 A | - | 1, 2 ou 3 polos | 1, 2 ou 3 polos | - | |
| 6 A | - | 1, 2 ou 3 polos | 1, 2 ou 3 polos | - | |
| 10 A | - | 1, 2 ou 3 polos | 1, 2 ou 3 polos | - | |
| 16 A | 2 ou 4 polos | 1, 2 ou 3 polos | 1, 2 ou 3 polos | - | |
| 20 A | - | 1, 2 ou 3 polos | 1, 2 ou 3 polos | - | |
| 25 A | 2 ou 4 polos | 1, 2 ou 3 polos | 1, 2 ou 3 polos | - | |
| 32 A | 2 ou 4 polos | 1, 2 ou 3 polos | 1, 2 ou 3 polos | - | |
| 40 A | - | 1, 2 ou 3 polos | 1, 2 ou 3 polos | - | |
| 50 A | - | 1, 2 ou 3 polos | 1, 2 ou 3 polos | - | |
| 63 A | - | 1, 2 ou 3 polos | 1, 2 ou 3 polos | - | |
| 70 A | - | - | 1, 2 ou 3 polos | 1, 2 ou 3 polos | |
| 80 A | - | - | - | 1, 2 ou 3 polos | |
| 100 A | - | - | - | 1, 2 ou 3 polos | |
| 125 A | - | - | - | 1, 2 ou 3 polos |
Tensão nominal dos minidisjuntores
| LINHA | Polos | Tensão nominal (Ue) | |
| ND | 2 | 500 VCC | |
| ND | 4 | 1000 VCC | |
| NX3, NX6 e NX10 | 1, 2 e 3 | 230 / 400 VCA |
Quando usar cada tipo de Minidisjuntor?
Capacidades de Interrupção:
Sempre verifique a corrente de curto-circuito presumida (Icc) no ponto de instalação. A proteção incorreta pode colocar todo o sistema em risco.
| Aplicações Típicas | Ambientes Indicados | Por que escolher essa opção? | ||
| 3 kA | • Iluminação básica
• Tomadas comuns • Pequenos eletrodomésticos | Instalações elétricas em geral | Adequada para a proteção da maioria dos circuitos terminais de sua instalação elétrica e que tenham baixo risco de curto-circuito. | |
| 6 kA | • Ar-condicionado
• Motores pequenos (até 5 CV) • Sistemas fotovoltaicos (linha ND - CC) | Escritórios
Indústria leve Prédios residenciais Quadros de distribuição | Adequada para usos como disjuntor de entrada de residências e instalações elétricas de maior porte. | |
| 10 kA | • Máquinas industriais
• Alimentação de painéis principais | Indústrias
Hospitais Centros comerciais | Adequada para uso em instalações de maior consumo de corrente e maior risco de curto-circuito. |

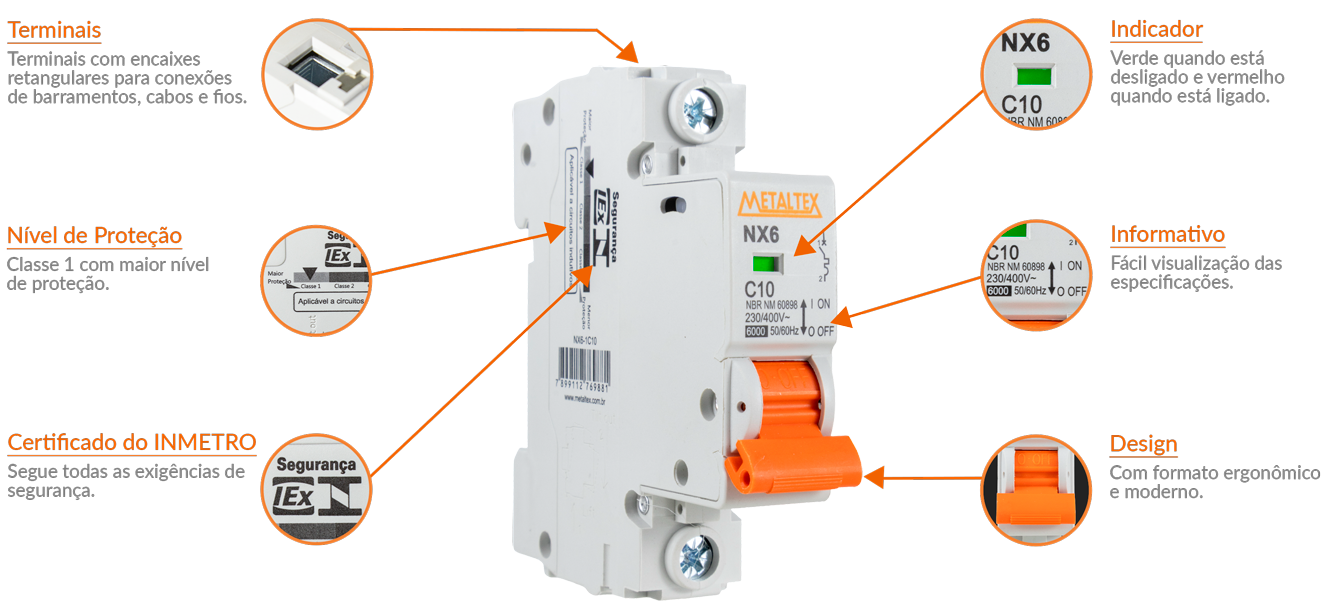

Principais CARACTERÍSTICAS

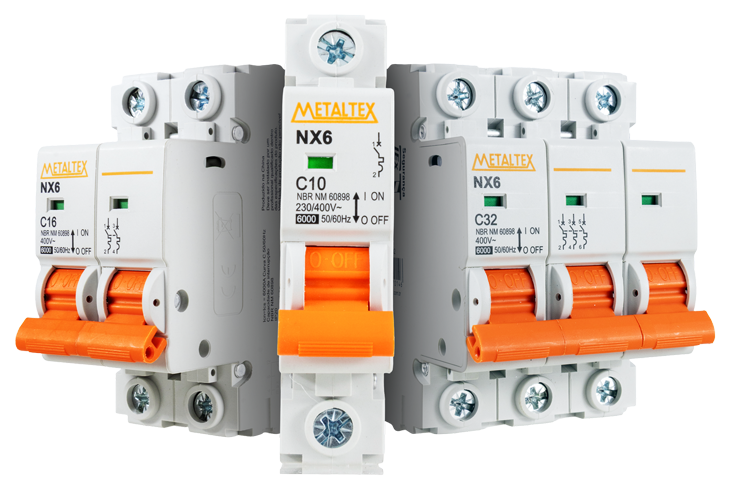

Os novos minidisjuntores NX6 possuem tecnologia que garante proteção das instalações elétricas contra curto-circuitos e sobrecargas de energia. A aplicação da linha abrange projetos de todos os portes, sejam residenciais, comerciais ou industriais.
Certificação
A linha NX6 tem certificação do INMETRO e conformidade com a norma ABNT NBR NM60898-1 / IEC 60898-1 que avaliam a operação e o comportamento dos disjuntores em diversas situações, com o objetivo de proteger as instalações e assegurar a proteção dos usuários locais.
Os minidisjuntores termomagnéticos NX6 com capacidade nominal de 70 A estão de acordo com a norma IEC/EN60947-2.
Os minidisjuntores da linha NX6, com correntes de até 63 A, possuem curva de disparo tipo C, caracterizada por uma faixa de desarme magnético entre 5 e 10 vezes a corrente nominal. Essa curva é ideal para proteger circuitos com cargas indutivas que apresentam picos de corrente no momento da energização.
Além disso, segundo a classificação do INMETRO, que avalia o nível de proteção oferecido à instalação elétrica, os minidisjuntores NX6 da Metaltex foram qualificados como CLASSE 1, o mais alto grau de segurança disponível, assegurando confiabilidade e proteção para a instalação.
Nos modelos NX6 com corrente nominal de 70 A, a curva de disparo com desarme magnético ocorre com correntes entre 8 e 12 vezes o valor nominal.
Para informações técnicas sobre os Minidisjuntores NX6 Metaltex, clique no botão:
