SOQUETES e RELÉS
de INTERFACES
Conhecida como interface a relé, é um conjunto modular que inclui:
- Relé eletromecânico ou relé de estado sólido
- Soquete / Base com terminais parafuso ou push-in
- Módulos auxiliares com função de indicação (LED) e proteção, conforme o modelo
Veja abaixo as linhas de interfaces a relé da Metaltex
O formulário de CRM será carregado aqui

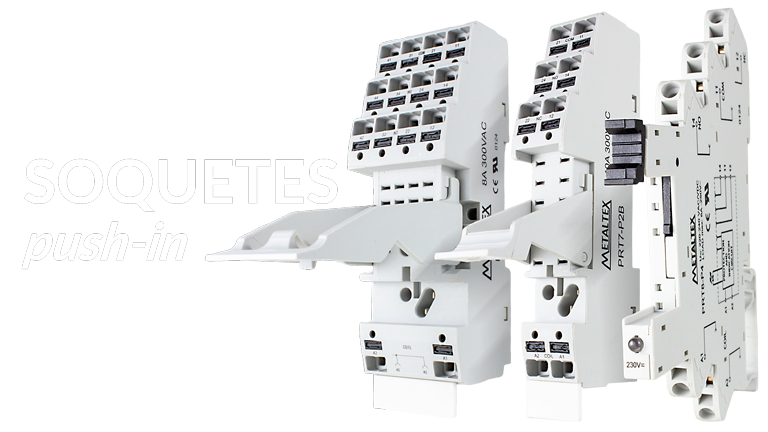

Conexões práticas e seguras, vias de dupla conexão por terminal, pontos de teste integrados e atuadores push-in que dispensam o uso de ferramentas especiais.

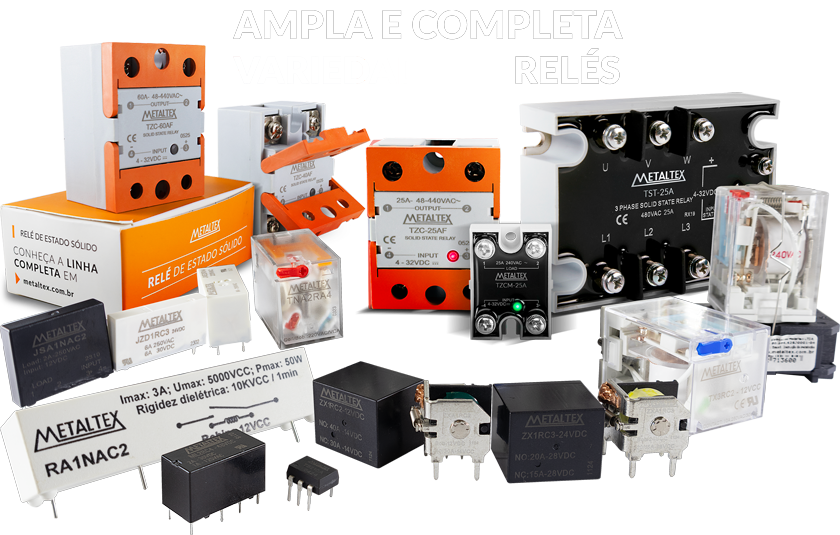

Conheça as linhas completas de relés Metaltex, modelos de relés industriais, automotivos, miniatura de potência,de estado sólido e muito mais!

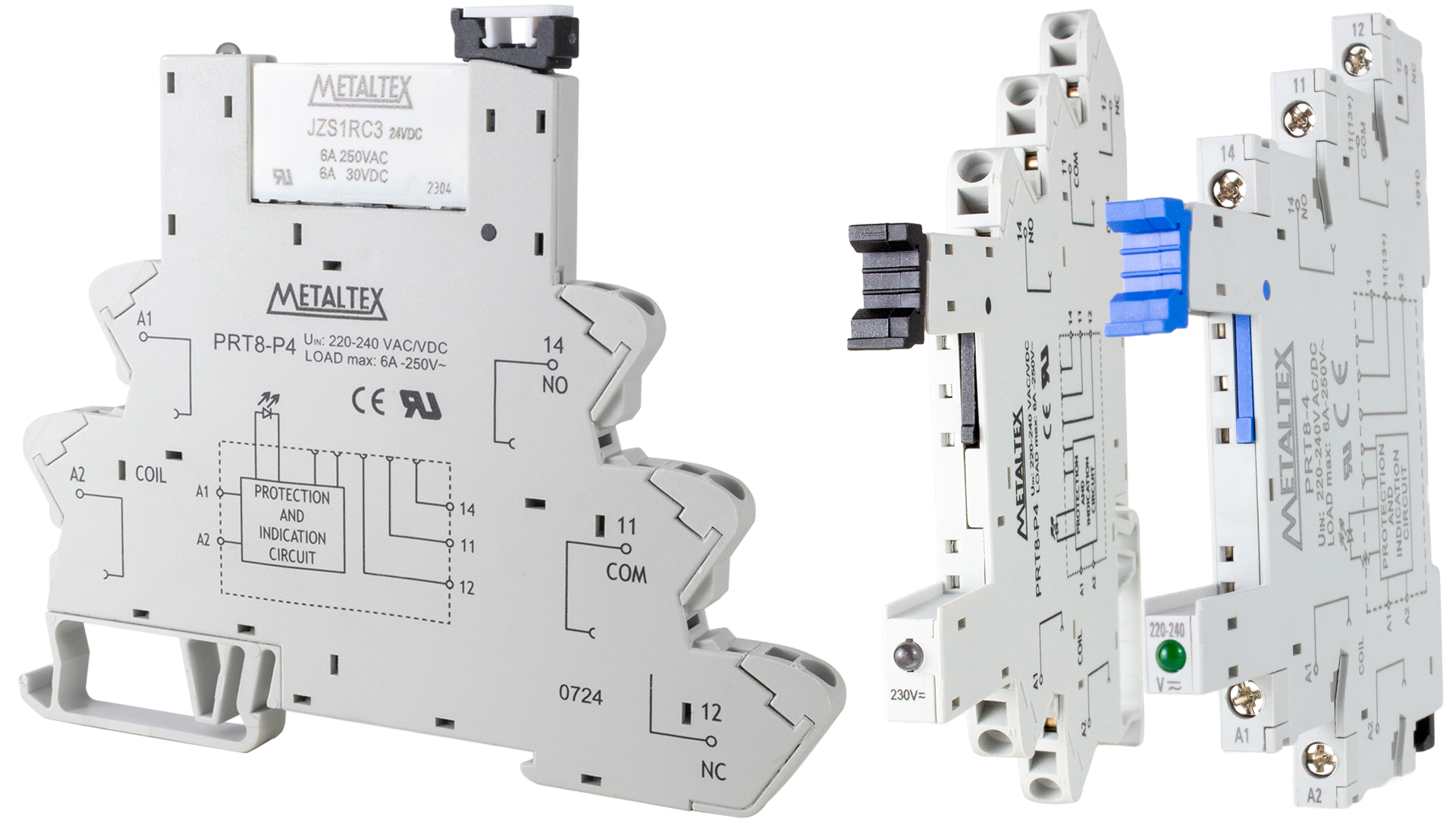

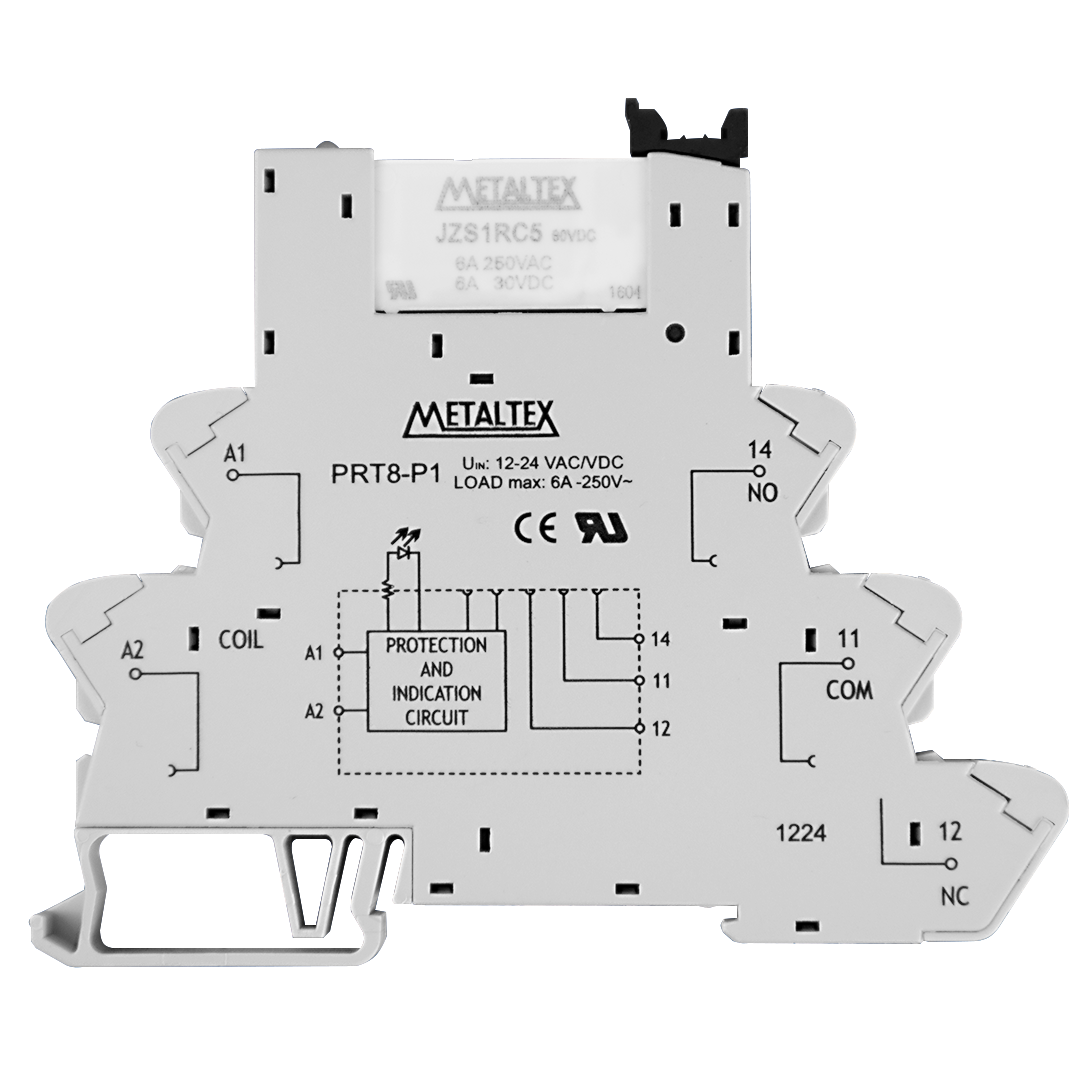

Interfaces a relé - Linha PRZ
Características principais
• Modelos eletromecânicos com 1 contato reversível 6 A @ 250 VCA
• Modelos de estado sólido (SSR) com 1 contato NA (normalmente aberto) em versões para
2 A @ 220 VCA (saída CA) ou 4 A @ 28 VCC (saída CC)
• Tensões de alimentação 12 VCC, 24 VCC, 110 VCA e 220 VCA
• Interface a relé com terminais parafuso ou push-in
• Indicador visual de acionamento
• Montagem em trilho DIN TS35
• Acessórios: pente de jumpers e placas de identificação
• Modelos de estado sólido (SSR) com 1 contato NA (normalmente aberto) em versões para
2 A @ 220 VCA (saída CA) ou 4 A @ 28 VCC (saída CC)
• Tensões de alimentação 12 VCC, 24 VCC, 110 VCA e 220 VCA
• Interface a relé com terminais parafuso ou push-in
• Indicador visual de acionamento
• Montagem em trilho DIN TS35
• Acessórios: pente de jumpers e placas de identificação
Guia de combinações
| Construção | Tipo de contato e capacidade | Tipo de saída ou material do contato | Tensão nominal de entrada (controle) | Relé | Soquete (base) | Interface a relé | |
| Estado sólido (SSR) | 1 NA - 2 A @ 280 VCA | TRIAC | 24 VCC | JZA1NAC3 | PRT8-5 | PRZ-1A-D24 | |
| Estado sólido (SSR) | 1 NA - 4 A @ 28 VCC | Transistor MOS | 12 VCC | JZC1NAC2 | PRT8-5 | PRZ-1D-D12 | |
| Estado sólido (SSR) | 1 NA - 4 A @ 28 VCC | Transistor MOS | 24 VCC | JZC1NAC3 | PRT8-5 | PRZ-1D-D24 | |
| Eletromecânico | 1 reversível (SPDT) 6 A @ 250 VCA | AgNi | 110 a 125 VCC
110 a 127 VCA | JZ1RC5 | PRT8-3 | PRZ-1R-110 | |
| Eletromecânico | 1 reversível (SPDT) 6 A @ 250 VCA | AgNi + Au | 110 a 125 VCC
110 a 127 VCA | JZD1RC5 | PRT8-3 | PRZ-1R-110/G | |
| Eletromecânico | 1 reversível (SPDT) 6 A @ 250 VCA | AgSnO₂ | 110 a 125 VCC
110 a 127 VCA | JZS1RC5 | PRT8-3 | PRZ-1R-110/S | |
| Eletromecânico | 1 reversível (SPDT) 6 A @ 250 VCA | AgNi | 12 VCC / VCA | JZ1RC2 | PRT8-1 | PRZ-1R-12 | |
| Eletromecânico | 1 reversível (SPDT) 6 A @ 250 VCA | AgNi + Au | 12 VCC / VCA | JZD1RC2 | PRT8-1 | PRZ-1R-12/G | |
| Eletromecânico | 1 reversível (SPDT) 6 A @ 250 VCA | AgSnO₂ | 12 VCC / VCA | JZS1RC2 | PRT8-1 | PRZ-1R-12/S | |
| Eletromecânico | 1 reversível (SPDT) 6 A @ 250 VCA | AgNi | 220 VCC / VCA | JZ1RC5 | PRT8-4 | PRZ-1R-220 | |
| Eletromecânico | 1 reversível (SPDT) 6 A @ 250 VCA | AgNi + Au | 220 VCC / VCA | JZD1RC5 | PRT8-4 | PRZ-1R-220/G | |
| Eletromecânico | 1 reversível (SPDT) 6 A @ 250 VCA | AgSnO₂ | 220 VCC / VCA | JZS1RC5 | PRT8-4 | PRZ-1R-220/S | |
| Eletromecânico | 1 reversível (SPDT) 6 A @ 250 VCA | AgNi | 24 VCC / VCA | JZ1RC3 | PRT8-1 | PRZ-1R-24 | |
| Eletromecânico | 1 reversível (SPDT) 6 A @ 250 VCA | AgNi + Au | 24 VCC / VCA | JZD1RC3 | PRT8-1 | PRZ-1R-24/G | |
| Eletromecânico | 1 reversível (SPDT) 6 A @ 250 VCA | AgSnO₂ | 24 VCC / VCA | JZS1RC3 | PRT8-1 | PRZ-1R-24/S | |
| Eletromecânico | 1 reversível (SPDT) 6 A @ 250 VCA | AgNi | 12 VCC | JZ1RC2 | PRT8-5 | PRZ-1R-D12 | |
| Eletromecânico | 1 reversível (SPDT) 6 A @ 250 VCA | AgNi + Au | 12 VCC | JZD1RC2 | PRT8-5 | PRZ-1R-D12/G | |
| Eletromecânico | 1 reversível (SPDT) 6 A @ 250 VCA | AgSnO | 24 VCC | JZ1RC3 | PRT8-5 | PRZ-1R-D24 | |
| Estado sólido (SSR) | 1 NA - 4 A @ 28 VCC | Transistor MOS | 24 VCC | JZC1NAC3 | PRT8-P5 (push-in) | PRZP-1D-D24 | |
| Eletromecânico | 1 reversível (SPDT) 6 A @ 250 VCA | AgNi | 24 VCC / VCA | JZ1RC3 | PRT8-P1 (push-in) | PRZP-1R-24 | |
| Eletromecânico | 1 reversível (SPDT) 6 A @ 250 VCA | AgNi + Au | 24 VCC / VCA | JZD1RC3 | PRT8-P1 (push-in) | PRZP-1R-24/G | |
| Eletromecânico | 1 reversível (SPDT) 6 A @ 250 VCA | AgSnO₂ | 24 VCC / VCA | JZS1RC3 | PRT8-P1 (push-in) | PRZP-1R-24/S |
Interfaces a relé - Linha PRY
Características principais
- Modelos com 2 contatos reversíveis 10 A @ 250 VCA ou 4 contatos reversíveis 5 A @ 250 VCA
- Tensões de alimentação 12 VCC, 24 VCC, 24 VCA, 110 VCA e 220 VCA
- Interface a relé com terminais parafuso ou push-in
- Montagem em trilho DIN TS35.
Guia de combinações
| Tipo de contato e capacidade | Tensão nominal de entrada (controle) | Relé | Soquete (base) | Interface a relé | |
| 2 contatos reversíveis (DPDT) 10 A @ 250 VCA | 12 VCC | TNA2RC2 | PRT55 | PRY-2RC2 | |
| 2 contatos reversíveis (DPDT) 10 A @ 250 VCA | 24 VCC | TNA2RC3 | PRT55 | PRY-2RC3 | |
| 2 contatos reversíveis (DPDT) 10 A @ 250 VCA | 24 VCA | TNA2RA22 | PRT55 | PRY-2RA22 | |
| 2 contatos reversíveis (DPDT) 10 A @ 250 VCA | 110 VCA | TNA2RA3 | PRT55 | PRY-2RA3 | |
| 2 contatos reversíveis (DPDT) 10 A @ 250 VCA | 220 VCA | TNA2RA4 | PRT55 | PRY-2RA4 | |
| 4 contatos reversíveis (4PDT) 5 A @ 250 VCA | 12 VCC | TNA4RC2 | PRT55 | PRY-4RC2 | |
| 4 contatos reversíveis (4PDT) 5 A @ 250 VCA | 24 VCC | TNA4RC3 | PRT55 | PRY-4RC3 | |
| 4 contatos reversíveis (4PDT) 5 A @ 250 VCA | 24 VCA | TNA4RA22 | PRT55 | PRY-4RA22 | |
| 4 contatos reversíveis (4PDT) 5 A @ 250 VCA | 110 VCA | TNA4RA3 | PRT55 | PRY-4RA3 | |
| 4 contatos reversíveis (4PDT) 5 A @ 250 VCA | 220 VCA | TNA4RA4 | PRT55 | PRY-4RA4 | |
| 4 contatos reversíveis (4PDT) 5 A @ 250 VCA | 12 VCC | TNA4RC2 | PRT55P (push-in) | PRYP-4RC2 | |
| 4 contatos reversíveis (4PDT) 5 A @ 250 VCA | 24 VCC | TNA4RC3 | PRT55P (push-in) | PRYP-4RC3 | |
| 4 contatos reversíveis (4PDT) 5 A @ 250 VCA | 24 VCA | TNA4RA22 | PRT55P (push-in) | PRYP-4RA22 | |
| 4 contatos reversíveis (4PDT) 5 A @ 250 VCA | 110 VCA | TNA4RA3 | PRT55P (push-in) | PRYP-4RA3 | |
| 4 contatos reversíveis (4PDT) 5 A @ 250 VCA | 220 VCA | TNA4RA4 | PRT55P (push-in) | PRYP-4RA4 |

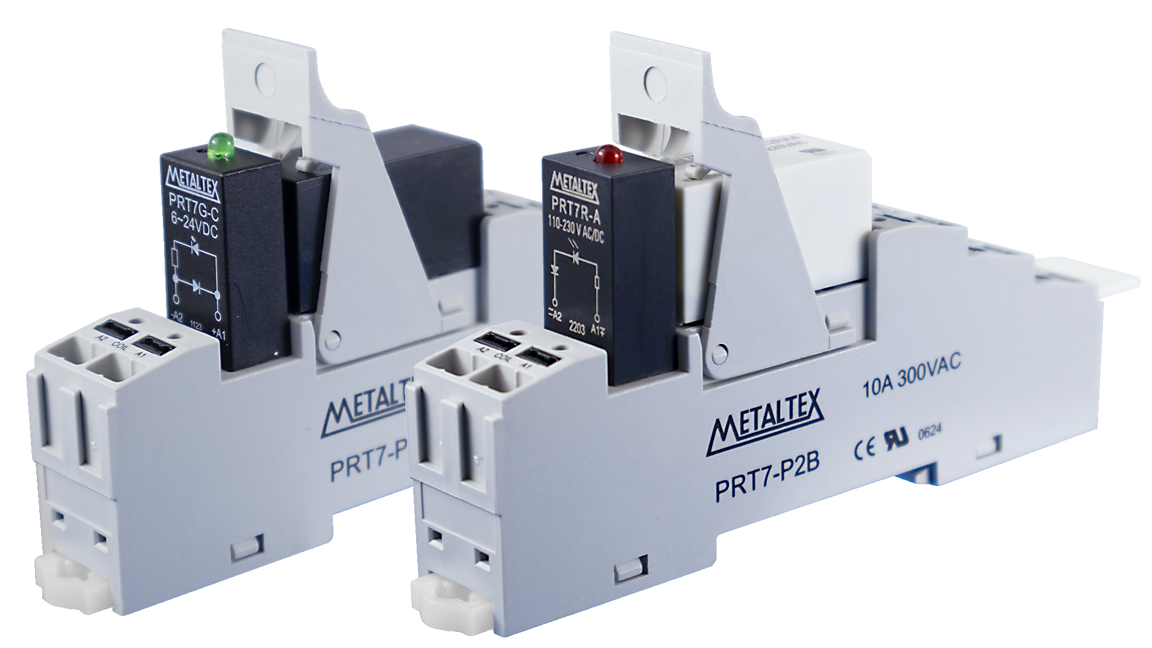

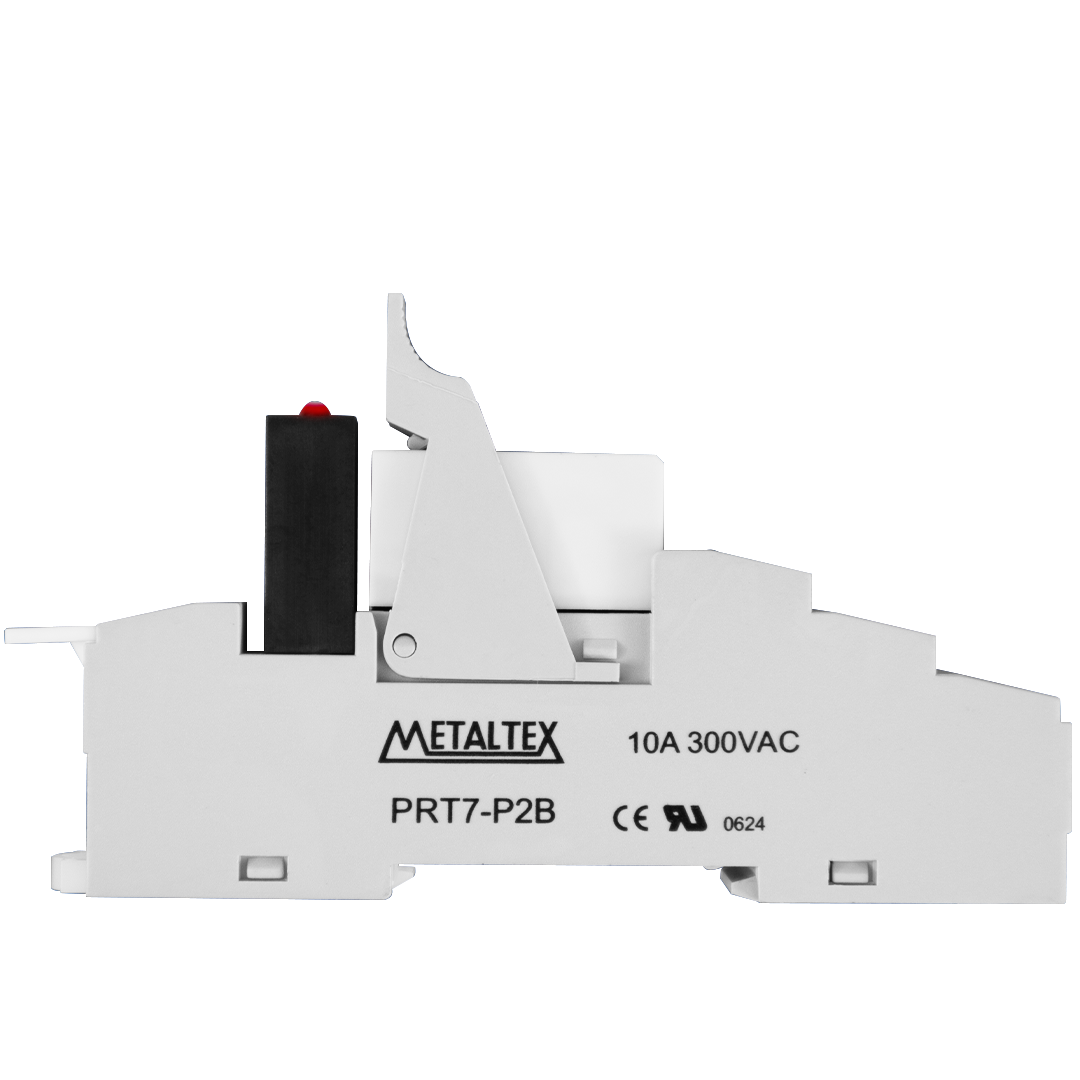

Interfaces a relé - Linha PRX
Características principais
- Modelos com 1 contato reversível 12 A @ 250 VCA ou 2 contatos reversíveis 8 A @ 250 VCA
- Tensões de alimentação 12 VCC, 24 VCC, 110 VCA e 220 VCA
- Interface a relé com terminais parafuso ou push-in
- Montagem em trilho DIN TS35.
Guia de combinações
| Tipo de contato e capacidade | Tensão nominal de entrada (controle) | Relé | Soquete (base) | LED indicador | Interface a relé | |
| 1 contato reversível (SPDT) 12 A @ 250 VCA | 12 VCC | JXA1RC2 | PRT7-1B | PRT7G-C | PRX-1RC2 | |
| 1 contato reversível (SPDT) 12 A @ 250 VCA | 24 VCC | JXA1RC3 | PRT7-1B | PRT7G-C | PRX-1RC3 | |
| 1 contato reversível (SPDT) 12 A @ 250 VCA | 110 VCA | JXE1RA3 | PRT7-1B | PRT7R-A | PRX-1RA3 | |
| 1 contato reversível (SPDT) 12 A @ 250 VCA | 220 VCA | JXE1RA4 | PRT7-1B | PRT7R-A | PRX-1RA4 | |
| 2 contatos reversíveis (DPDT) 8 A @ 250 VCA | 12 VCC | JX2RC2 | PRT7-2B | PRT7G-C | PRX-2RC2 | |
| 2 contatos reversíveis (DPDT) 8 A @ 250 VCA | 24 VCC | JX2RC3 | PRT7-2B | PRT7G-C | PRX-2RC3 | |
| 2 contatos reversíveis (DPDT) 8 A @ 250 VCA | 110 VCA | JXE2RA3 | PRT7-2B | PRT7R-A | PRX-2RA3 | |
| 2 contatos reversíveis (DPDT) 8 A @ 250 VCA | 220VCA | JXE2RA4 | PRT7-2B | PRT7R-A | PRX-2RA4 | |
| 2 contatos reversíveis (DPDT) 8 A @ 250 VCA | 12 VCC | JX2RC2 | PRT7P-2B (push-in) | PRT7G-C | PRXP-2RC2 | |
| 2 contatos reversíveis (DPDT) 8 A @ 250 VCA | 24 VCC | JX2RC3 | PRT7P-2B (push-in) | PRT7G-C | PRXP-2RC3 | |
| 2 contatos reversíveis (DPDT) 8 A @ 250 VCA | 110 VCA | JXE2RA3 | PRT7P-2B (push-in) | PRT7R-A | PRXP-2RA3 | |
| 2 contatos reversíveis (DPDT) 8 A @ 250 VCA | 220 VCA | JXE2RA4 | PRT7P-2B (push-in) | PRT7R-A | PRXP-2RA4 |

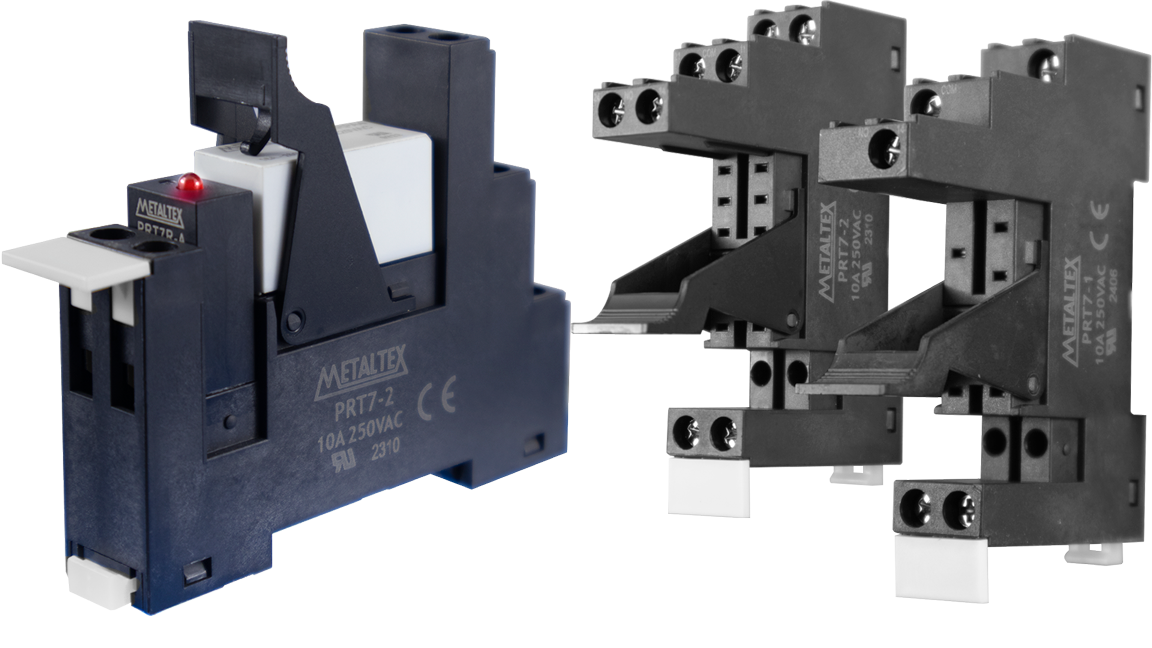

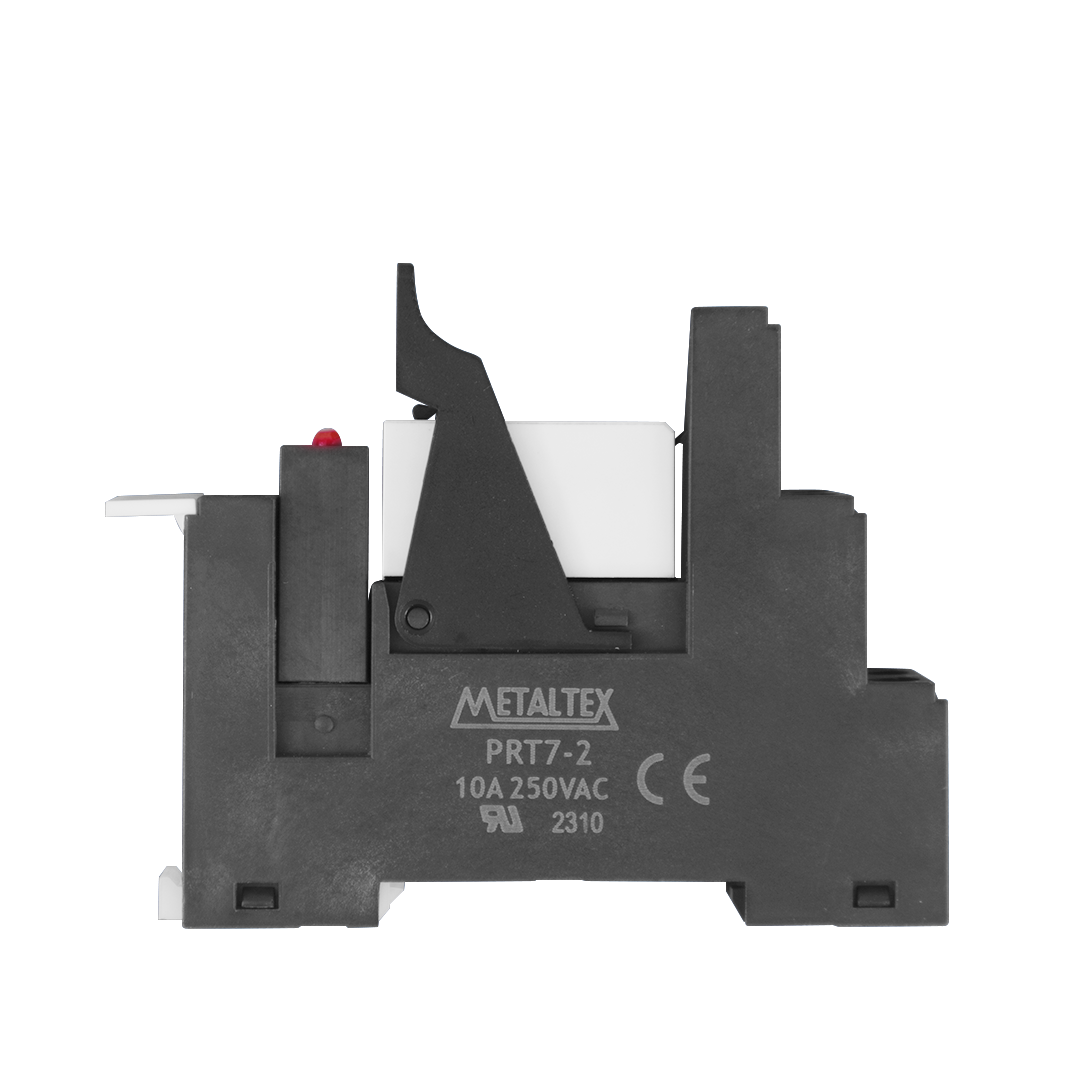

Interfaces a relé - Linha PRR
Características principais
- Modelos de 1 contato reversível 16 A @ 250 VCA
- Tensões de alimentação 12 VCC, 24 VCC, 24 VCA, 110 VCA e 220 VCA
- Interface a relé com terminais parafuso ou push-in
- Montagem em trilho DIN TS35.
Guia de combinações
| Tipo de contato e capacidade | Tensão nominal de entrada (controle) | Relé | Soquete (base) | LED indicador | Interface a relé | |
| 1 contato reversível (SPDT) 16 A @ 250 VCA | 12 VCC | JXD1RC2 | PRT7-2B | PRT7G-C | PRR-1RC2 | |
| 1 contato reversível (SPDT) 16 A @ 250 VCA | 24 VCC | JXD1RC3 | PRT7-2B | PRT7G-C | PRR-1RC3 | |
| 1 contato reversível (SPDT) 16 A @ 250 VCA | 110 VCA | JXE1RPA3 | PRT7-2B | PRT7R-A | PRR-1RA3 | |
| 1 contato reversível (SPDT) 16 A @ 250 VCA | 220 VCA | JXE1RPA4 | PRT7-2B | PRT7R-A | PRR-1RA4 | |
| 1 contato reversível (SPDT) 16 A @ 250 VCA | 24 VCA | JXE1RPA22 | PRT7-2B | PRT7R-AL | PRR-1RA22 | |
| 1 contato reversível (SPDT) 16 A @ 250 VCA | 12 VCC | JXD1RC2 | PRT7P-2B (push-in) | PRT7G-C | PRRP-1RC2 | |
| 1 contato reversível (SPDT) 16 A @ 250 VCA | 24 VCC | JXD1RC3 | PRT7P-2B (push-in) | PRT7G-C | PRRP-1RC3 |
Nossos produtos são amplamente certificados
